Патч панель это

+ Дата публикации: - 10.09.2017 - 2728 Просмотров

Также патч панели применяются для. E выполнена с однотипными разъемами – неэкранированными RJ-45 разъемами для кабелей категории 5е. Коммутационные патч-панели (patch panel) - это неотъемлемая часть СКС, которая соответствуют категории 6 и 5е и имеют от 16 до 50 портов RJ45/8P8C и контакты 110/KRONE с цветовой маркировкой по стандарту T568A/B с тыльной стороны. Также патч панели применяются для.

Отдельным видом патч-панелей являются модульные панели. Это неукомплектованные лицевые панели с ячейками для установки модулей определенного формата. Благодаря тому, что можно использовать модули как RJ-12 и RJ-45, так и BNC, и даже для оптического кабеля, модульные панели позволяют создать практически любую конфигурацию портов, необходимую для решения задачи. Наиболее распространенным является модуль типа Keystone Jack. В патч-панелях высокой плотности на высоте 1U может размещаться до 48 портов. Для центров обработки данных и высокоплотных кабельных систем предлагаются патч-панели Hyperline высокой плотности, а также с размещением портов в шахматном порядке и под углом, что сохраняет монтажное пространство и упрощает коммутацию.

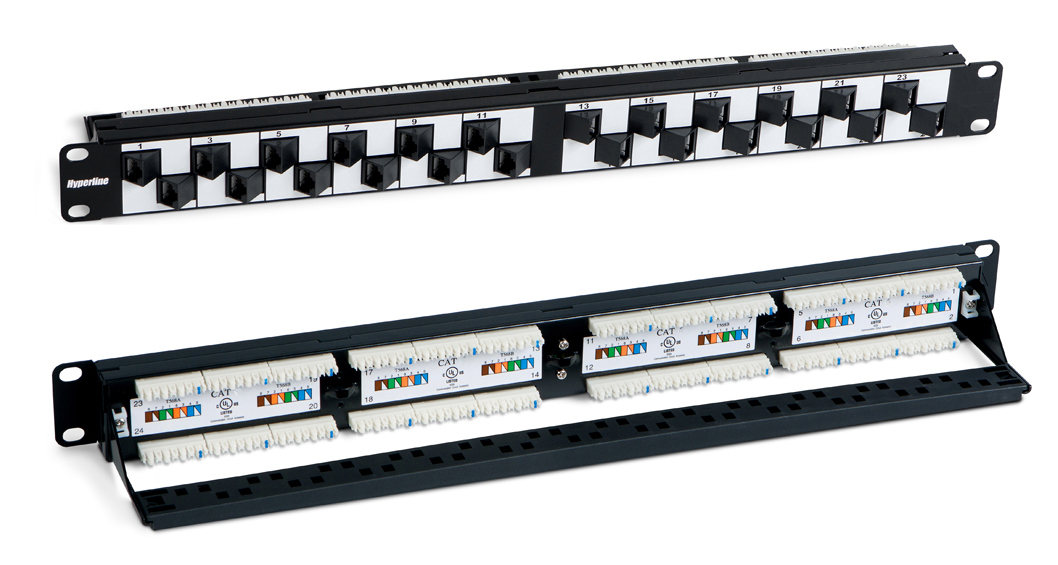

В патч-панелях с угловыми портами патч-корды подключаются под углом 45 градусов, благодаря чему отпадает необходимость формирования пучков, не нужны стяжки и хомуты – все кабели отводятся непосредственно в стойку, обеспечивается компактность и удобство обслуживания; сокращается время инсталляции. Все патч-панели Hyperline отвечают международным стандартам, что обеспечивает их совместимость с компонентами для СКС других производителей, изготавливаются из высококачественных материалов и отличаются надежностью и удобством эксплуатации.

Коммутационное поле, реализованное на коммутационных панелях. Коммутационная панель (кросс-пане́ль, патч-пане́ль) — одна из составных частей (СКС). Представляет собой панель с множеством соединительных разъёмов, расположенных на лицевой стороне панели. На тыльной стороне панели находятся контакты, предназначенные для фиксированного соединения с, и соединённые с разъёмами электрически. Коммутационная панель относится к пассивному сетевому оборудованию. Коммутационные панели могут быть фиксированными или наборными. Если в первом случае все разъемы выполняются однотипными, то в другом случае можно реализовать гибридную коммутационную панель, содержащую разъемы разных типов, в том числе медные типа разной категорийности, волоконно-оптические разъемы различных типов, коаксиальные (например, типа) и другие.

Типы устанавливаемых видов разъемов зависят от вида решаемых задач. Наиболее распространенным видом данного вида устройств, в современных технологиях СКС, является 24-х портовая фиксированная коммутационная панель с неэкранированными разъемами категории 5е или 6. С тыльной стороны панели располагаются так называемые IDC-разъемы (Insulator Displacement Connector, разъем со смещением изоляции). Существует два типовых способа использования коммутационных панелей.

В первом случае коммутационная панель используется как точка коммутации между портами активного сетевого оборудования (АСО) и портами рабочих мест, через кабель горизонтальной подсистемы СКС. Коммутация осуществляется от панели до портов АСО. Во втором случае, так называемое двойное представление порта, коммутационные панели используются попарно, одна из панелей представляет порты АСО, а вторая — порты рабочих мест. Коммутация осуществляется коммутационными шнурами между панелями.

Вместе с коммутационной панелью целесообразно использовать кабельные органайзеры, для упорядочивания подходящих и отходящих к устройству кабелей.

Комплексные решения покабельной продукции иСКС

Эта страница последний раз была отредактирована 21 марта 2018 в 12:39. Текст доступен по; в отдельных случаях могут действовать дополнительные условия.

скачать кряк letasoft sound booster

Патч-панель – это особое коммутационное устройство, с помощью которого осуществляется управление локальными сетями. Соединяет рабочие точки и активное сетевое оборудование, которое осуществляет управление сигналом. Каким же образом устроена эта система? И какими бывают патч-панели?

как узнать серийный номер системного блока

Как устроена патч-панель? Патч-панель с лицевой стороны состоит из большого количества портов, куда подсоединяются кабеля от рабочих точек. С тыльной стороны находятся контакты, через которые осуществляется взаимодействие между АСО и рабочими точками.

Как устроена патч-панель

Обычно в разъемы вставляются патч-корды, такой разъем сейчас есть на каждом компьютере. Панель состоит только из однотипных портов, стандартно используются 24-х портовые системы, но их может быть и 48, и даже больше.

nekopara vol 1 патч без цензуры скачать

Такая система включает в себя множество портов разного типа. Здесь могут быть рядом и волоконно-оптические разъемы, которые обычно используются для подключения широкополосного доступа к Интернету, и коаксиальные, по которым, как правило, идет телевизионный сигнал, и медные. Или любого другого их количества устанавливается в телекоммуникационный шкаф.

Патч-панель – нужная вещь. Так, при монтаже локальных сетей она позволяет упорядочить «проводной хаос», благодаря чему техник может понять, что от и куда идет. Этому способствует и цифровая маркировка, которая есть на устройстве. Патч-панели используются не только для управления локальными сетями, эту систему используют и звукозаписывающие студии для регулировки микрофонов, экранов и динамиков. Это устройство получило широкое применение.

Что такое патч-панель

МО, Мытищинский район, Сгонниковский с/о, 1-й км Алтуфьевского ш, вл. МОСКВА, Россия +7 (495) 974-3333 order@nix. Московская область, Одинцовский район, городское поселение Лесной городок, поселок ВНИИССОК, улица Кленовая, владение 1 Одинцово, Россия +7 (495) 974-3333 order@nix. Патч-панель является универсальным средством для коммутации разных участков структурированной кабельной системы. Стандартная сетевая патч-панель имеет набор портов разных типов, для соединения кабелей сети. Как правило, их количество может быть от восьми и до сорока восьми, в зависимости от особенностей и предназначения оборудования.

Структурно патч-панель имеет две контактные области: с одной стороны находятся порты для входа кабелей, а с другой – контакты для монтирования проводников с помощью специальных инструментов. По своему предназначению патч-панель является пассивным элементом сети.

Chrome OS по-русски operating system Chromium OS

Главное предназначение коммутационной панели – это соединить разные сетевые участки между собой, путем проводникового подключения. Первоначально патч-панели служили для коммутации телефонных сетей, но со стремительным развитием информационных технологий и компьютерной техники они начали активно применяться в локальных компьютерных сетях, серверных системах, больших охранных системах и видеонаблюдении, для обслуживания локальных телефонных станций и прочее. То есть, они нужны там, где необходимо соединить несколько рабочих устройств и элементов в единую сеть локального характера.

Одним из главных преимуществ коммутационной панели является возможность быстрой замены некоторых участков сети, или функция быстрого включения-выключения устройств в локальную сеть. Для этого необходимо лишь просто-напросто с помощью простого разъема подключить или отключить нужный элемент.

Как устроена патч-панель

При всем этом кабель будет надежно держаться в разъеме до его физического разъединения с панелью. Кроме этого, в патч-панелях очень легко меняется конфигурация соединений. Благодаря этому обеспечивается гибкость обслуживания сети. В зависимости от специфики применения существуют разные коммутационные панели с разными наборами портов. Как правило, для обслуживания больших офисных или серверных систем оптимальным вариантов будет панель на 48 или 24 входных портов. Благодаря такому прекрасному свойству всех патч-панелей, как возможность подключения их друг к другу, структура сети может разрастаться путем взаимодействия нескольких панелей.

Это очень полезное преимущество, особенно, когда речь идет об обслуживании нескольких десятков или сотен устройств в единой локальной сети.

Также, это отличное решение на перспективу, если речь идет о возможном расширении офиса компании и его информационно-технологического потенциала. В этом и заключается универсальность коммутационных панелей. Они способны максимально эффективно решать задачи структурно-технического изменения сети. Кроме количества портов, классические могут иметь и разные типы их фиксации. Таким образом, существуют панели, которые предназначаются для установки в специальные серверные шкафы или стойки, также существуют образцы для настенного монтажа.

Кроме этого, широко применяются панели с различными наборами портов. Они могут иметь, как популярные входы типа RJ45,так и другие разъемы для оптоволоконных, коаксиальных проводников, или кабелей телефонной связи. В зависимости от характера и цели применения отличаются технические характеристики патч-панелей. Исходя из ряда преимуществ, на данный момент не существует практических аналогов коммутационным панелям. Благодаря их универсальности и технической адаптации для всех возможных целей, патч-панели обрели огромную популярность.

Их активно используют, как в малых локальных домашних или офисных сетях, так и для создания сверхмощных структур с сотнями серверов и устройств, объединенных в единую сеть. Фактически, благодаря коммутационным панелям мы имеем возможность пользоваться таким благом цивилизации, как интернет, телефонная связь, GPS-навигация и прочее. Все эти системы связаны звеном патч-панелей. Таким образом, не смотря на пассивный характер действия, патч-панели являются одними из главных факторов стремительного развития коммуникационных информационных систем.

И, что немаловажно, благодаря ним же они и функционируют. Грубо говоря, это посредник между свитчем и рабочими станциями. Кабеля от рабочих станций сходятся в одно место, их можно непосредственно втыкнуть в свитч. А можно для большего удобства втыкнуть их сначала в патч-панель, а из панели отдельными кабелями (например патч-кордами) соединить уже со свитчом. Коммутационная панель (кросс-пане́ль, патч-пане́ль) — одна из составных частей структурированной кабельной системы (СКС). Представляет из себя панель со множеством соединительных разъёмов, расположенных на лицевой стороне панели.

Как выбрать патч-панель

На тыльной стороне панели находятся контакты, предназначенные для фиксированного соединения с кабелями, и соединённые с разъёмами электрически. Коммутационная панель относится к пассивному сетевому оборудованию. Наиболее распространенным видом данного вида устройств, в современных технологиях СКС, является 24-х портовая фиксированная коммутационная панель с неэкранированными разъемами RJ45 категории 5е или 6. С тыльной стороны панели располагаются так называемые IDC-разъемы (англ.

Insulator Displacement Connector, разъем со смещением изоляции). Существует два типовых способа использования коммутационных панелей. В первом случае, коммутационная панель используется как точка коммутации между портами активного сетевого оборудования (АСО) и портами рабочих мест, через кабель горизонтальной подсистемы СКС. Коммутация осуществляется коммутационными шнурами от панели до портов АСО. Во втором случае, так называемое двойное представление порта, коммутационные панели используются попарно, одна из панелей представляет порты АСО, а вторая — порты рабочих мест.

Коммутация осуществляется коммутационными шнурами между панелями. В разделе на вопрос Для чего нужна патч-панель? Заданный автором Оптимист лучший ответ это Грубо говоря, это посредник между свитчем и рабочими станциями. Кабеля от рабочих станций сходятся в одно место, их можно непосредственно втыкнуть в свитч. А можно для большего удобства втыкнуть их сначала в патч-панель, а из панели отдельными кабелями (например патч-кордами) соединить уже со свитчом. Коммутационная панель (кросс-пане́ль, патч-пане́ль) — одна из составных частей структурированной кабельной системы (СКС).

Представляет из себя панель со множеством соединительных разъёмов, расположенных на лицевой стороне панели. На тыльной стороне панели находятся контакты, предназначенные для фиксированного соединения с кабелями, и соединённые с разъёмами электрически. Коммутационная панель относится к пассивному сетевому оборудованию. Наиболее распространенным видом данного вида устройств, в современных технологиях СКС, является 24-х портовая фиксированная коммутационная панель с неэкранированными разъемами RJ45 категории 5е или 6. С тыльной стороны панели располагаются так называемые IDC-разъемы (англ.

Insulator Displacement Connector, разъем со смещением изоляции). Существует два типовых способа использования коммутационных панелей. В первом случае, коммутационная панель используется как точка коммутации между портами активного сетевого оборудования (АСО) и портами рабочих мест, через кабель горизонтальной подсистемы СКС.

как найти серийный номер

Коммутация осуществляется коммутационными шнурами от панели до портов АСО. Во втором случае, так называемое двойное представление порта, коммутационные панели используются попарно, одна из панелей представляет порты АСО, а вторая — порты рабочих мест. Коммутация осуществляется коммутационными шнурами между панелями. Эта страничка посвящена патч-панелям. Если Вы хотите приобрести панели категории 5е, 6, 6А или 7, то можете написать нам madex@madex.

Патч-панель это на самом деле обычный кросс. Только для большего удобства на этом кроссе смонтированы розеточные модули. Можно представить некоторую эволюцию кросса к патч-панели. Сначала был кросс, например.
